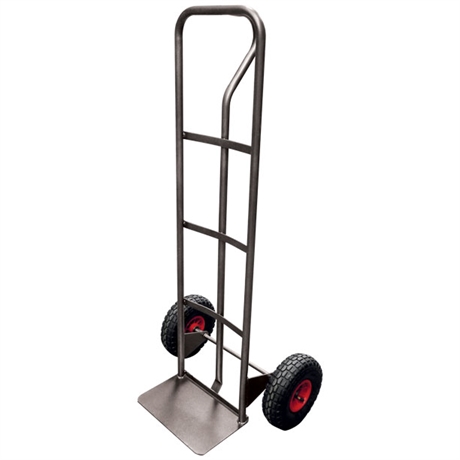

Diable transport 200 kg

$ 93.82

Category:
Guide d’utilisation du Diable transport 200 kg Les avantages du Diable transport 200 kg au quotidien Capacité : 200 kg Léger, maniable et robuste Idéal pour le transport de charge cylindrique Excellente roulabilité grâce à ses roues premium équipées de roulements à billes Roues de grand diamètre (26 cm) pour un meilleur franchissement et une meilleure roulabilité Type bavette fixe Largeur bavette : 35 cm Profondeur bavette : 22 cm Type de bandage des roues : Gonflable Type de corps des roues : PP haute densité Type de roulements des roues : À billes double étanchéité Conseils d’entretien du Diable transport 200 kg Pour garantir une longue durée de vie et des performances optimales de votre Diable transport 200 kg, suivez ces conseils d’entretien : Inspectez régulièrement les roues et assurez-vous qu’elles sont en bon état, en remplaçant les roulements à billes si nécessaire. Nettoyez la bavette après chaque utilisation pour éviter l’accumulation de saleté ou de débris. Contrôlez la pression des pneus gonflables et ajustez-la selon les spécifications recommandées. Évitez de surcharger le diable au-delà de sa capacité maximale (200 kg) pour prévenir tout dommage structurel. Rangez votre Diable transport 200 kg dans un endroit sec et à l’abri des intempéries lorsque vous ne l’utilisez pas. En suivant ces simples conseils, vous vous assurez que votre Diable transport 200 kg reste en excellent état de fonctionnement et qu’il vous rende de nombreux services au quotidien.

FAQs

What are the blade requirements for this saw?

Any blade from your supplier must meet the following design criteria. Using blades on this saw that don’t meet these requirements can cause equipment damage and/or personal injury.

  1. Use blades that meet applicable industrial safety code specifications.
  2. Use blades that are approved by the blade manufacturer for the material to be cut.
    Use approved dry cutting type blades in dry cutting operations and approved wet cutting type blades in wet cutting operations.
  3. Do not exceed the maximum operating speed of 1830 rpm for the S20, 1455 rpm for the S24, or the blade manufacturer’s rated speed. Blades must be speed tested to ANSI B7.1 safety code specifications.
  4. Always use blades with mounting blotters on both sides when using abrasive blades. Remove the drive pin from the arbor flange before mounting an abrasive blade.

What are the hydraulic power source requirements for this saw?

The hydraulic power source must meet the following design criteria:

  1. The flow must not exceed 8 GPM, and the pressure relief valve must not exceed 2500 psi. Failure to comply could
    cause excessive blade rpm and/or overpressurizing the system, resulting in equipment damage and/or personal
    injury.
  2. The hydraulic power source must meet the hydraulic requirements found in the product manual.

What type of maintenance is required for this saw?

Inspect the blade mounted on the saw. Remove and destroy the blade if any cracks, chips, gouges, or loose or missing segments are present. Failure to do this can cause personal injury.





Specifications

HydraSaws
ModelS14S16S20S24
Part #2001400200160020020002002400
Blade Size14 in. (35.5 cm)16 in. (40.6 cm)20 in. (50.8 cm)24 in. (61.0 cm)
Cutting Depth5.25 in. (13.3 cm)6 in. (15.2 cm)7.5 in. (19 cm)9.5 in. (24 cm)
Blade Speed4100 rpm2750 rpm1830 rpm1455 rpm
Flow5-8 gpm (20-30 lpm)5-8 gpm (20-30 lpm)5-8 gpm (20-30 lpm)5-8 gpm (20-30 lpm)
Pressure Range2000 – 2500 psi (138 – 172 bar)2000 – 2500 psi (138 – 172 bar)2000 – 2500 psi (138 – 172 bar)2000 – 2500 psi (138 – 172 bar)
Weight28 lbs. (12.7 kg)39 lbs. (17.7 kg)52 lbs. (23.6 kg)54 lbs. (24.5 kg)
